DKL Şap Altı Kablo Kanalı ve Aksesuarları

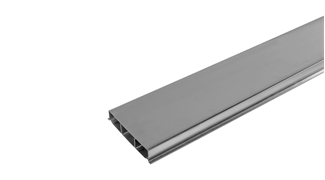

Üç Gözlü Döşeme Kanalı (35x180x2000mm)

E-Line DK: Döşeme Altı Kablo Kanalı Genel Özellikleri



EAE şap altı kablo kanalları; iki farklı yükseklik ve 4 (dört) farklı genişlik olmak üzere, 2000mm’lik standart boylarda toplam 8 (sekiz) seçenek sunmaktadır.
 Özel kaynaksız tasarımı sayesinde, içerisinden geçen kabloların zarar görmeleri engellenmiş olup kanal içi alanın maksimum kullanılması sağlanmıştır.

E-Line DK: Döşeme Altı Kablo Kanalı Teknik Bilgiler ve Seçim Kılavuzu

Döşeme-altı-kanal-1 Döşeme-altı-kanal-2Döşeme-altı-kanal-3

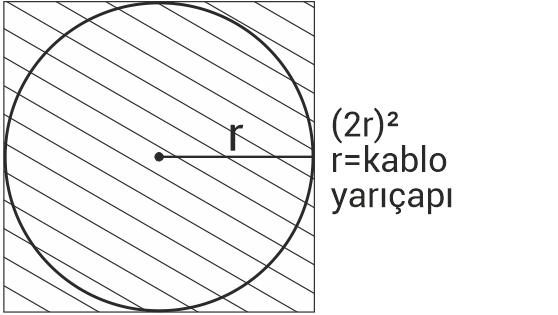

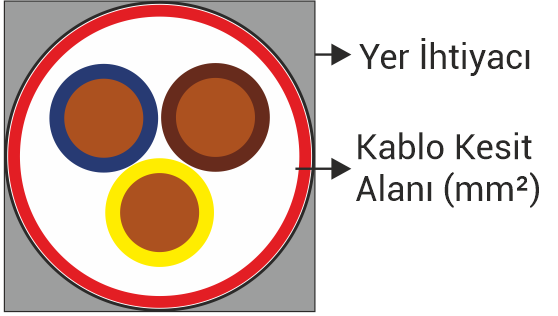

 1 kablo için yer ihtiyacı = (2r)²
 n kablo için yer ihtiyacı = n.(2r)²

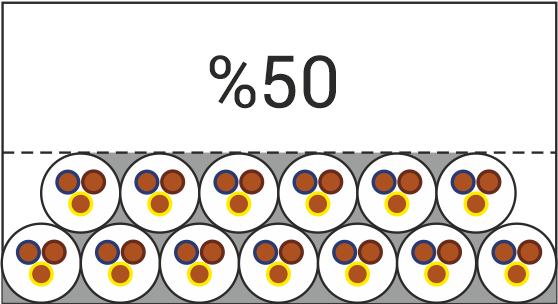

 Toplam kablo yer ihtiyacı; her bir kablo için ayrı ayrı hesaplanarak toplanmalıdır. Toplam kablo alanının, kanal kapasitesinin %50'sini aşmaması tavsiye edilir.

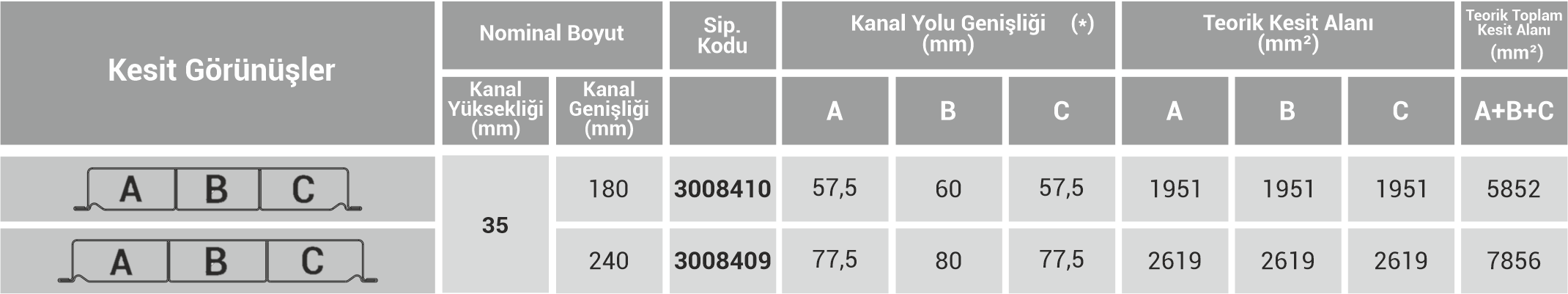

E-Line DK: Döşeme Altı Kablo Kanalı Yükseklikleri ve Genişlikleri

Döşeme-altı-kanal-yüks-genişlik Döşeme-altı-kanal-2

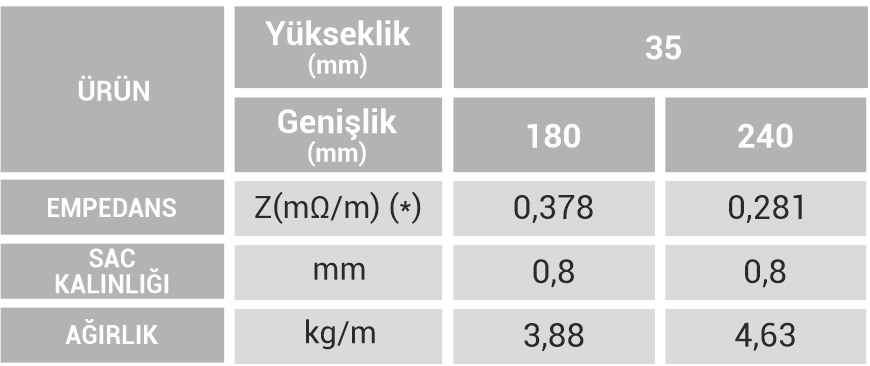

 (*)Ek noktalarındaki empedans (Z), standartın belirlediği 5mΩ değerini sağlamakta olup, test belgeleri mevcuttur.

 EAE şap altı kablo kanalları; IEC 50085-2-2 standartının “elektriksel süreklilik” maddesine (madde 11.1) göre, yeterli iletkenliğe sahip olup, yine aynı madde Not1'de belirtildiği gibi; bir eş potansiyel bağlantı ve/veya koruyucu iletken olarak kullanılabilmektedir.Bu amaçla, aynı standardın 11.1.2 no.lu maddesinde belirtilen “elektriksel empedans” testleri yapılmış ve standardın belirlediği değerler sağlanmıştır.

Kullanım Alanları

  • bankalar-icon Bankalar
  • ofisler-is-yerleri-icon Ofisler & İş Yerleri
  • rezidans-oteller-iconRezidans & Oteller
  • hastane-icon Hastaneler
  • seans-salonları-iconSeans Salonları
  • sinema-tiyatro-binaları-iconSinema & Tiyatro Binaları
  • okullar-icon Okullar & Dershaneler
  • alisveris-merkezleri-icon Alışveriş Merkezleri
  • konferans-salonları-iconKonferans Salonları
  • cagri-merkezleri-iconÇağrı Merkezleri
  • endüstriyel-tesisler-iconEndüstriyel Tesisler
  • turistik-tesisler-iconTuristik Tesisler

E-Line DK: Döşeme Altı Kablo Kanalı Teknik Dökümanlar



E-Line DK: Dönşeme Altı Kablo Kanalı Katalog içeriğine ulaşmak için tıklayınız

E-Line DK: Döşeme Altı Kablo Kanalı



E-LINE DK: Döşeme altı enerji dağıtım sistemleri ürünlerimiz, ihtiyacınızı karşılayacak güvenli, modüler ve estetik çözümler sunmaktadır.

E-Line DK: Döşeme Altı Kablo Kanalı Uygulama Örnekleri
